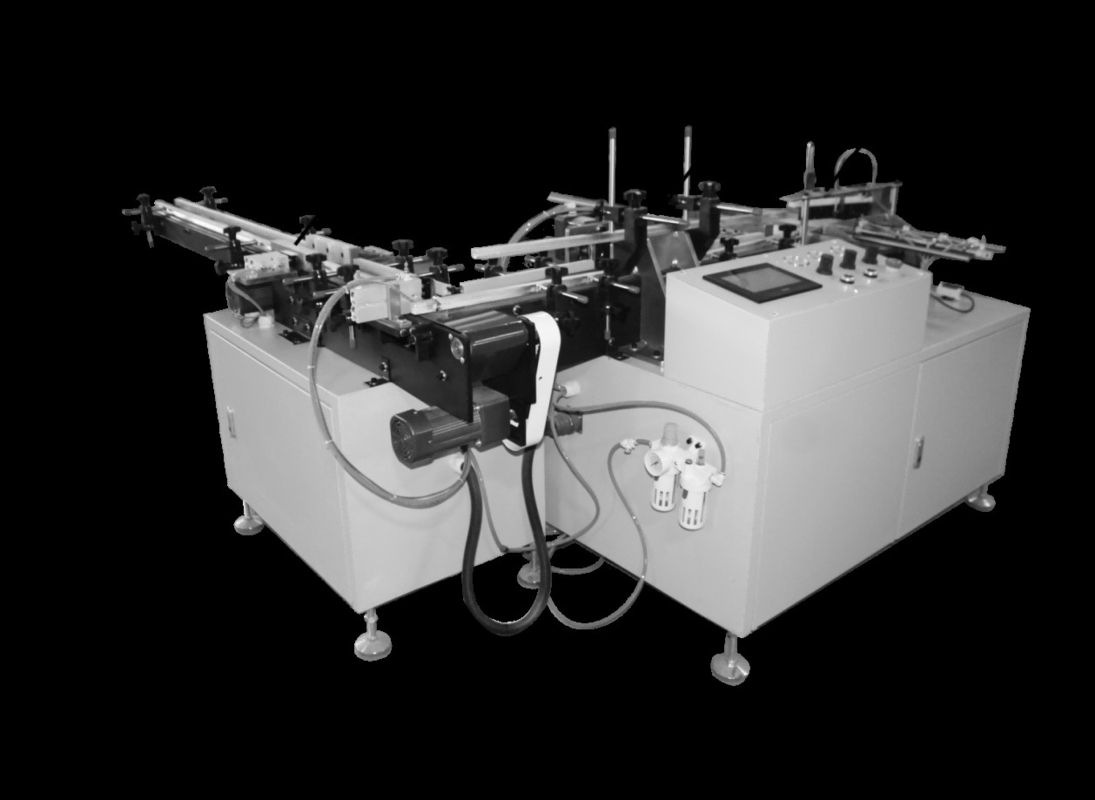

Il riscaldamento automatico si riduce Imballaggio MACHINE

3.1Principali parametri tecnici

Diametro del rotolo di carta 30-90 mm

Lunghezza del rotolo di carta 35-90 mm

Lunghezza della cinghia di trasmissione 125 mm

Velocità di interruzione 125 volte/min (max)

Velocità di perforatura piatta 125 volte/min ((max))

velocità della cinghia di trasmissione 40-500 mm/s

Velocità di propulsione del pacchetto in plastica 22 volte/min ((max))

Lunghezza di propulsione del pacchetto in plastica 30-400 mm

tensione 220V/50HZ

Peso della macchina 380 kg

Parti di rottura

Durante il funzionamento del cilindro, premere delicatamente sul rotolo di carta, e la dimensione del rotolo di carta può essere regolato,

Sezione di spinta del rotolamento

Rotolare rompendo la parte componente della spazzola dopo l'arrivo del cilindro spingere il cilindro spingere il cilindro a turno sul sedile piatto per preparare il rotolo di carta a battere piatto.

Papà!P- l'arte

Il cilindro di rullaggio spinge la piastra di rullaggio a fare un movimento reciproco, e i rotoli di carta spinti dal cilindro di rullaggio saranno appiattiti in base allo spessore,Per prepararsi alla prossima spinta..

Spingi!diparte

• cilindro a spinta e rotolamento

La rotaia di guida lineare su entrambi i lati del cilindro della spinta serve come supporto per migliorare la stabilità della spinta.

• Vigilia del rilevamento

L'occhio di rilevamento rileva che il rotolo di carta raggiunge la piastra di spinta e il cilindro spinge fuori il rotolo di carta.

• Fabbricazione a partire da prodotti di base

La piastra di rotolamento presenta molti fori di montaggio e il deflettore di rotolamento può essere regolato a sinistra e a destra per scegliere la posizione dei fori di montaggio per modificare il numero di rotoli convertiti.

• Spazzole per capelli

Basta premere leggermente il pennello contro il rotolo di carta.

Specifica operativa

Istruzioni di impostazione dei parametri

1. velocità di appiattimento: il tempo per ogni colpo del cilindro appiattito, maggiore è il valore, minore è la frequenza di azione e viceversa, maggiore è la frequenza,il valore raccomandato è fissato a 30;

2. velocità di spinta della carta: il tempo necessario per spingere il prodotto dall'angolo a un'altra sezione del nastro trasportatore dopo aver rotto la carta.minore è la frequenza di azioneIn caso contrario, maggiore è la frequenza, il valore raccomandato è fissato a 25;

3. velocità di rottura della carta: il tempo di rottura di ciascun cilindro di rottura della carta, maggiore è il valore, minore è la frequenza di azione, altrimenti maggiore è la frequenza,il valore raccomandato è fissato a 30;

Instruzioni di funzionamento chiave

1. pacchetto a riga singola: pacchetto a riga singola/doppia;

2. piatto aperto: piatto del cilindro per avviare l'interruttore;

3. Piantare l' interruttore: livellare il cilindro per chiudere l' interruttore;

4. Aprire la carta: rompere il cilindro di carta per avviare l' interruttore;

5.Rompere la carta: rompere il cilindro di carta per chiudere l'interruttore;

Diagramma di identificazione dei punti di ingresso/uscita del PLC

XO:Fibra di spinta carta X1:L'origine del cilindro di spinta carta

X2:Sensore di spinta a fila singolaX3:Dscordatispingere in filasensore

X4:Fibra di blocco della carta X6: Fermo di emergenza

Y0:Cilindro di spinta a rotoli Y1:Cilindro di blocco carta

Y3:Cilindro per la rottura della carta Y4:Cilindro per il tappinamento della carta

3.4. Parametri tecnici della macchina da taglio

3.5 Nome di ciascun componente

(1) pannello di comando

(2) Ruota a mano regolabile in altezza

(3) pellicole restrittive

(4)Installazione di un dispositivo a pellicola restrittiva

(5)Stabella di fissaggio a pellicola retrattile

(6) Tirare la maniglia della film clutch

(7) albero circolare

(8)Triangolo di apertura della membrana sistolica (superiore)

(9) Cintura di trasporto

(10) interruttore di arresto di emergenza

(11) Piastra triangolare di apertura della membrana sistolica (inferiore)

(12)Occhio fotoelettrico

(13)Tazza per piedi

(14)Faccia di sigillamento (superiore)

(15) motore di trazione

(16)Raccolta dei rifiuti

(17)Costruzione del porta-segno superiore

(18)Staglia di bilanciamento della pellicola regolabile verso l'alto e verso il basso

Pannello di comando

• Interruttore facoltativo: passare a manuale quando si cambia pellicola o si regola, passare a automatico quando si esegue il pacchetto.
• Temperatura del sigillo longitudinale: impostare la temperatura del taglia sigillo longitudinale.
• Temperatura della guarnizione trasversale: impostare la temperatura del tagliatore della guarnizione trasversale.
• Tempo di sigillamento: impostazione del timer del tempo di sigillamento.
• Impostazione della lunghezza: P Il prodotto passa attraverso l'interruttore dell'occhio elettrico al taglio del taglio della guarnizione, la luce di segnale fino all'orario impostato.
• Registro dei conteggi: indicazione della quantità del prodotto.

Principali istruzioni per l'uso

• Impostazione dell'itinerario

Più tempo ci sarà, più la parte in eccesso del film restringente sarà lunga e non avrà un aspetto buono dopo la contrazione.

Nota: quando il tempo è troppo breve, il coltello di tenuta e taglio è facile da tagliare sul prodotto, di solito 0,1-0,5 secondi (ma il tempo è diverso a causa dello spessore dell'imballaggio)

• Contatore

Il pacchetto passa attraverso l'interruttore dell'occhio fotoelettrico, e quando il coltello di sigillamento e taglio scende e sale di nuovo, viene visualizzato il numero sul bancone.

*(Il numero sul bancone è resettato a zero, basta premere il pulsante "RESET" nell'angolo in alto a destra).

(3) Interruttore a occhio fotoelettrico opposto (installato su entrambi i lati del nastro trasportatore)

Quando il pacchetto passa attraverso l'occhio elettrico, il dispositivo di impostazione del colpo funziona e il coltello di sigillamento e taglio scende per sigillare e tagliare.

 Sequenza di esecuzione

• Dopo aver acceso l'interruttore di alimentazione, regolare la temperatura alla temperatura appropriata;possono esserci alcune differenze a causa della temperatura ambiente e dello spessore delle materie prime utilizzate Long knife 175° C, coltello corto 175°C, tempo di sigillamento 0,8~1,2 secondi
• Regolare la larghezza della cinghia di alimentazione in base alla larghezza dell'oggetto confezionato, regolare l'altezza della piastra triangolare superiore per regolare il volante a mano,e mantenere una distanza di un centimetro dall'oggetto.
• L'ampiezza di prenotazione è la distanza tra la posizione di arresto della confezione e la linea centrale del coltello di sigillamento trasversale.
• Controllo del tempo di arresto dell'imballaggio "tempo di arresto della consegna della cintura", cioè linea centrale del taglio di sigillamento longitudinale, e distanza di arresto dell'imballaggio impostata all'altezza di 1/2.
• Per gli imballaggi di 6 cm di altezza,impostare la lunghezza riservata delle materie prime
• Dopo aver impostato la larghezza dell' imballaggio, si prega di installare la pellicola restrittiva secondo il metodo del dispositivo a pellicola restrittiva.
• Quando il coltello di tenuta raggiunge l'impostazione, estrarre la materia prima per terminare l'apertura nella cintura sincrona di fissaggio, premere l'interruttore di controllo manuale per sigillare.
• Accendere l'interruttore di lavoro e avviare il nastro trasportatore.
